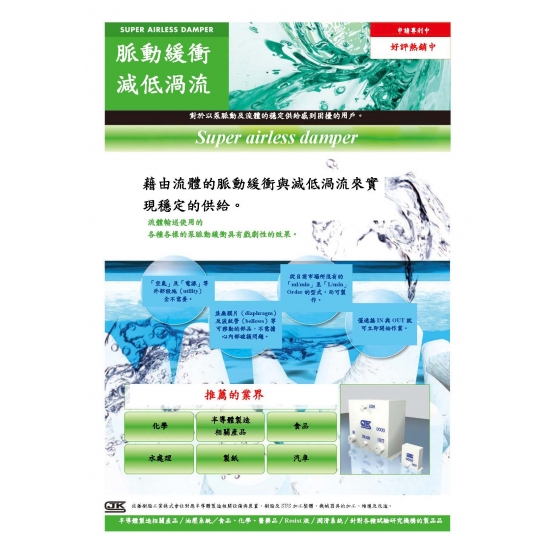

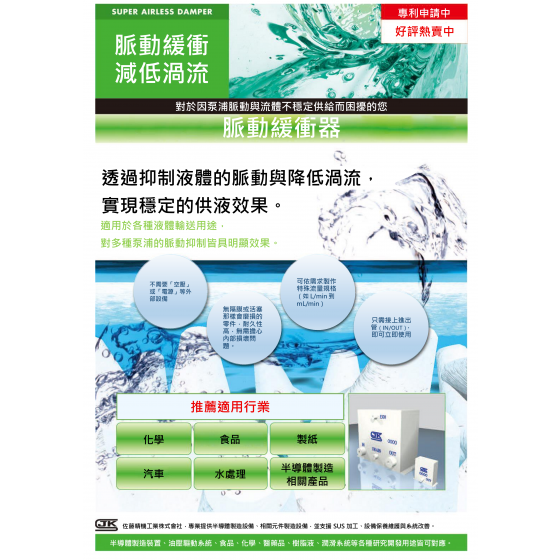

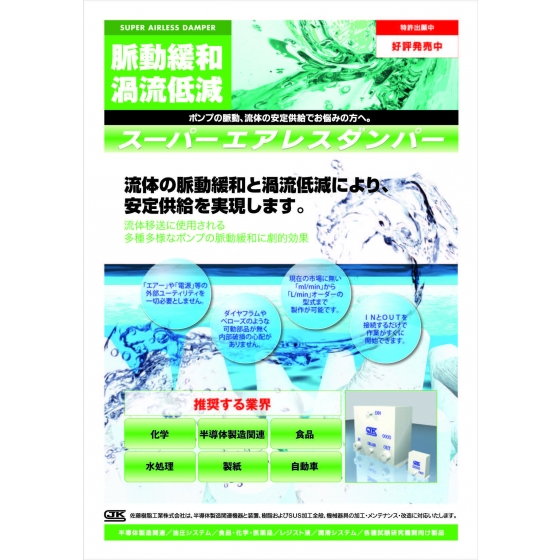

I.概説
スーパーエアレスダンパー（以下本機と呼び）は、佐藤樹脂工業株式会社の独自特許技術に基づいて設計、製造されています。本機の大きな特徴は、

「エアー（N2）」や「電源」等の外部ユーティリティを一切必要としません。
内部に「ダイヤフラム」や「ベローズ」のような可動部品がないため、内部破損の心配がありません。
現市場にはない「ml /min」のような少流量から「L /min」オーダーの型式まで製作可能です。
ドレイン開放時には、内部に液溜りがありません。

流体移送に使用される多種多様なポンプの脈動緩和に、劇的効果（自然流に近い）が期待できます。

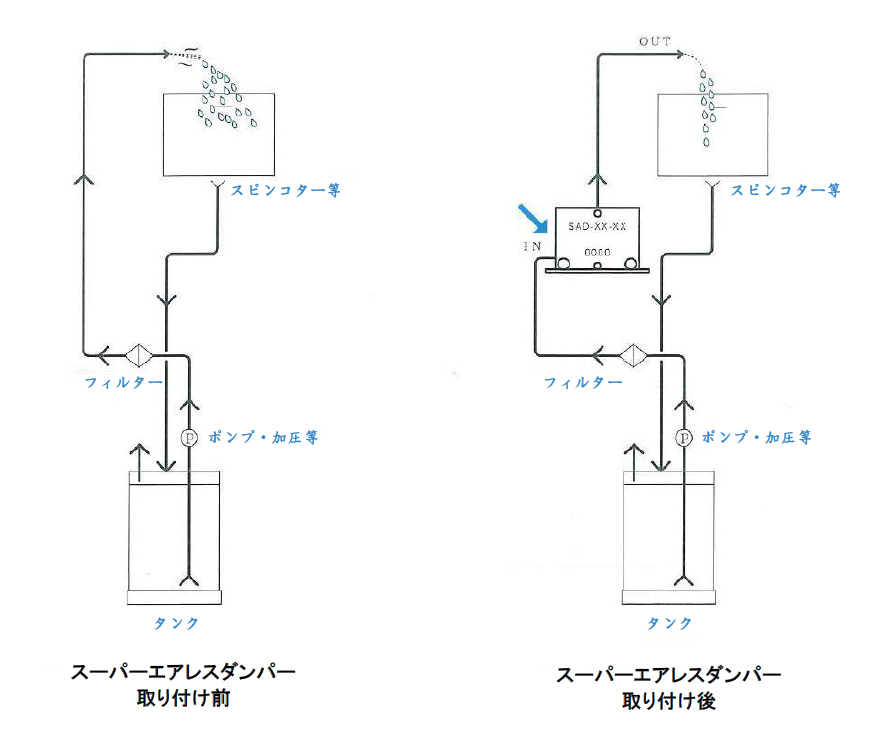

（図―1）本機取付時の効果

II.仕様

流体に適合する材質：PVC・PP・PTFE・N -PTFE・PFA・SUS内部には、スプリングやパッキンなどは一切使用していません。可動部品等は使用していません。

※材質のご選定には、各部材メーカーの資料をご参照ください。

本機底面には、本機固定用のボルト穴がありますが、固定用ベースは付属しておりません。
本機ご注文の際は必ず以下の項目をご指定ください。
1. 流体と流体の粘度をご指定ください。（流体によって材質が変わります。）
2. 流体の温度をご指定ください。（温度によって材質が変わります。）

※特殊環境（高温・低温の繰り返し等）でのご使用については、各部材メーカーの資料でご確認の上ご選定ください。

1. ポンプの種類と流量をご指定ください（ポンプの種類と流量によって型式が変わります。）
1. 現在使われている配管材質と配管径をご指定ください。（配管材質と配管径によって、接続方法と接続口の径が変わります。）

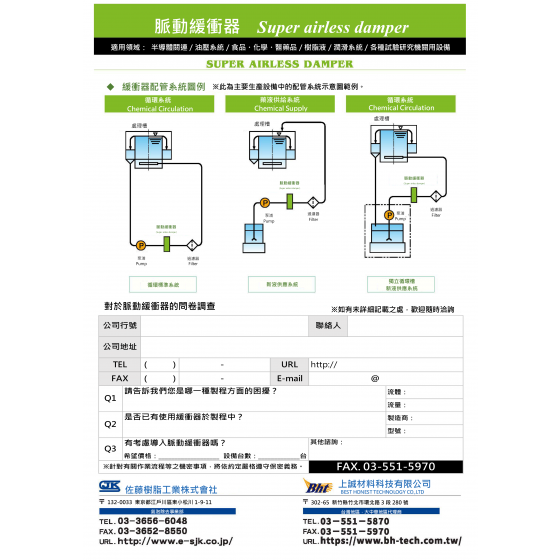

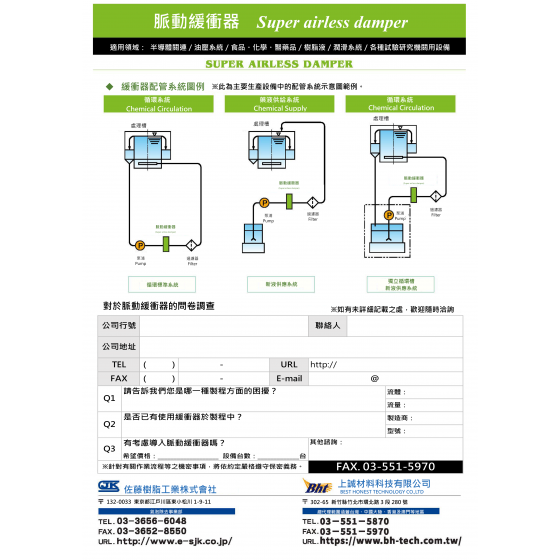

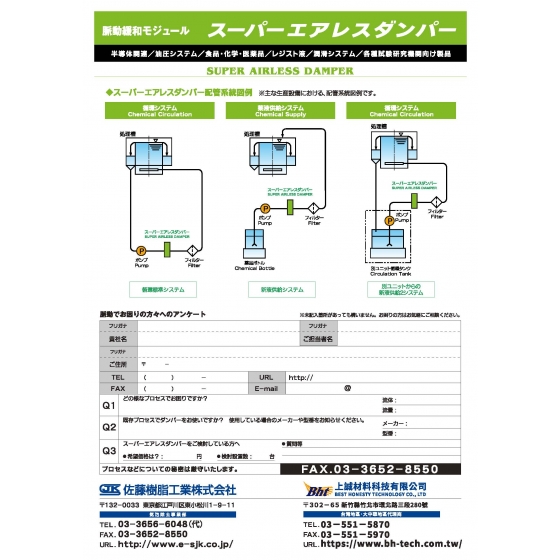

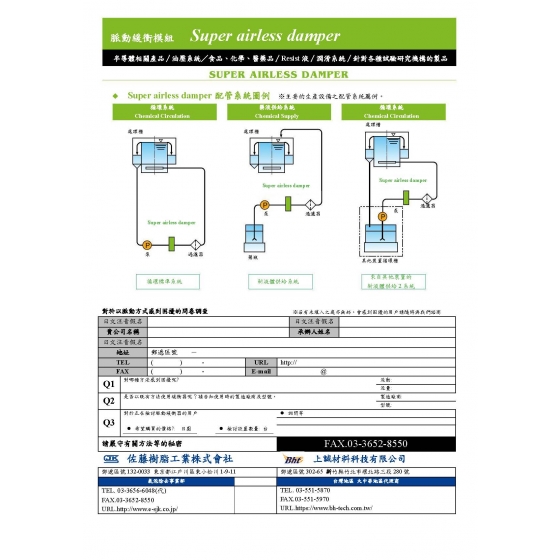

1. 本機ご注文の際は必ず循環方式・廃液方式・加圧供給方式・またはその他のシステム等の供給方式をお知らせください。
ポンプ及び送液サイクルを必ずお知らせください。
1. 連続運転時間及び停止時間
2. 連続運転日数
本機内部の圧力等を圧力計その他の方法で必ず管理してください。（仕様書圧力表参照）
1. 圧力管理用機器取付口は、EXHとしても使用できます。
2. EXHとして使用する場合は、本機稼動時には絶対に開放しないでください。
本機は、細部調節後完全密封して完成品としていますので、分解や改造はできません。
本機の接続は、フィルター通過後に取付けてください。（一般的）
異物混入の流体については、予め異物のサイズ等お知らせください。
本機をご注文の際は、配管取付部のサイズ確認を行ってください。

（各部配管取付時の継ぎ手締付トルクは、各継ぎ手メーカーの資料を参照してください。）
※上記で指定された各項目以外での使用はできません。
（性能が著しく損なわれます。場合によっては、本機が破損する恐れがあります。）
※ご注文後の仕様変更はお受けできません。また返品もお受けできません。
※本機は、純水で洗浄処理しております。
※SUS製の機種は電解研磨しておりません。
※ご使用の際には、本紙を必ずお読みの上、正しくお使いください。

10.外観

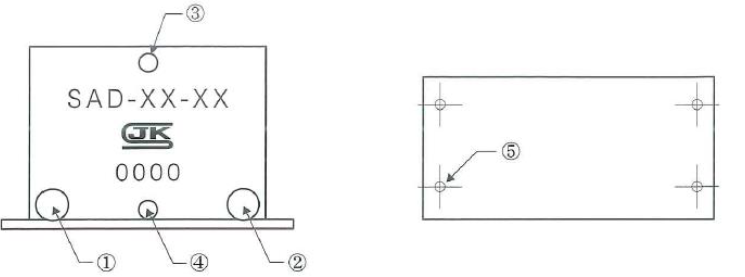

（図-II）本機外観図※機種によって、本機形状または接続口の位置が上図と異なる場合があります。

IN
OUT
圧力管理用機器取付口（またはEXH）※※
ドレイン※※
本機固定用穴

※※接続口３，４は無い機種もあります。

11.寸法

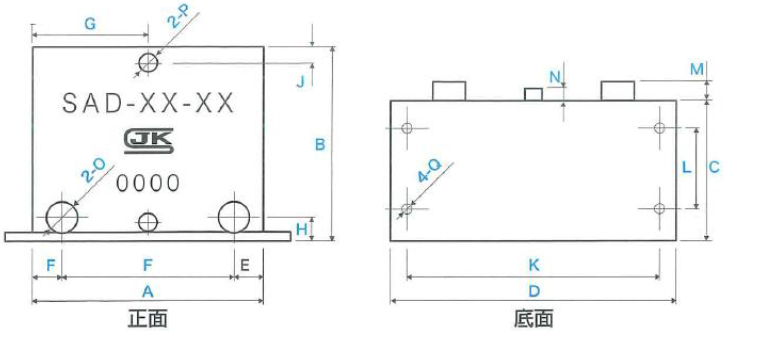

（図-III）寸法（SAD-10-AS，SAD-15-WK）

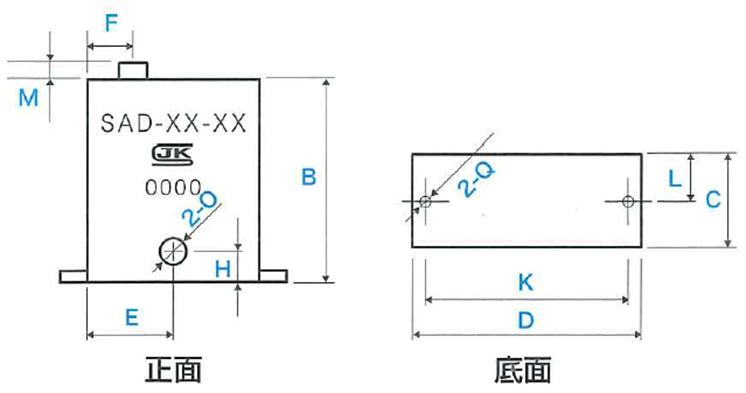

（図-IV）寸法（SAD-05-EH，SAD-05-PW）

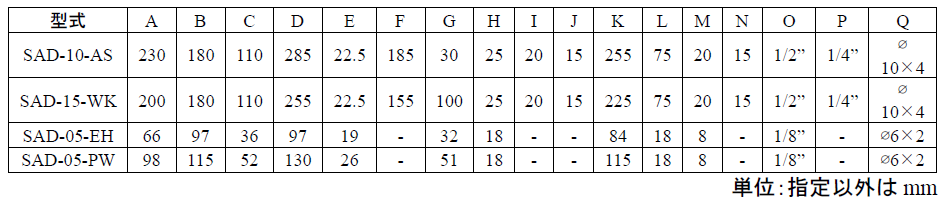

（表-１）参考寸法（PVC）
※ご使用のポンプにより形状、型式、寸法等は変わります。
※上記寸法は、予告なく変更することがあります。
※耐圧は、1L /min以下の製品は0.3MPa，1L /minを超える製品については0.5MPaとなっております。
